Refrescator 3.0
La mejor forma y la más barata de enfriar un acuario es tenerlo con tapa y mediante un ventilador que extraiga aire por un extremo dejando algún hueco en otro extremo por donde pueda entrar el aire que sale, de esa forma se crea una corriente en la superficie del agua que por evaporación hace bajar la temperatura. Se puede conseguir tener varios grados por debajo de la temperatura ambiente con un simple ventilador de PC, o un pequeñísimo ventilador de CPU como en éste vídeo:
Diseñé una nueva versión utilizando el Microcontrolador Atmega328 y ahora la controladora se puede comprar en Ebay: Refrescator 3.0
Otro ejemplo ilustrativo:
El circuito es básicamente el mismo que el de la idea inicial pero usando un Microcontrolador a 8 Mz y grabado de la forma que se explica aquí: Placa Base para programar por ISP
Al trabajar a ocho Megahercios simplificamos el circuito sin perder prestaciones.

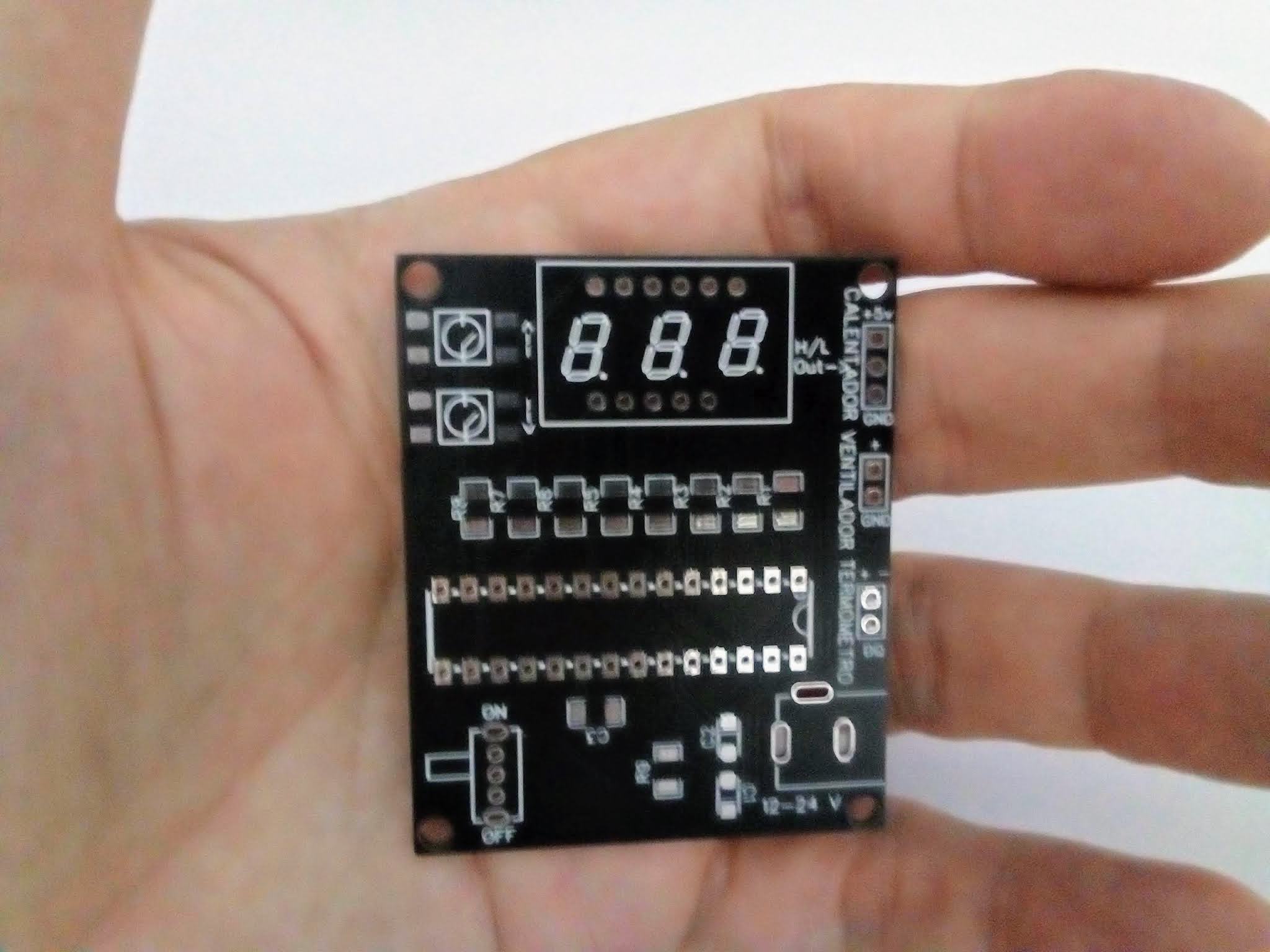

Me decidí a diseñar la placa en un editor de PCB para utilizar componentes smd y mandarla fabricar de manera más profesional. Éste fue el resultado:
Le añadí una salida para dar la posibilidad de controlar un calentador y de esta forma tenerlo todo. Ésta salida puede alimentar un relé de 5 voltios y activarlo con un pulso alto.
Después de soldar los componentes:
Tengo tres acuarios y en todos la tengo conectada. Me sobran algunas porque para que te fabriquen la PCB tienes que pedir un mínimo, Así que las puse a vender en Ebay y por eso he creado un manual: Manual Refrescator 3.0
